В современной промышленной автоматизации корректный подбор электропривода для трубопроводной арматуры является критически важной задачей. Две основные группы устройств, многооборотные и неполнооборотные электроприводы, кардинально различаются по конструкции и сфере применения. Понимание этих различий позволяет инженерам и проектировщикам оптимизировать системы управления, повысить надежность и снизить эксплуатационные расходы.
Принципиальные различия в конструкции

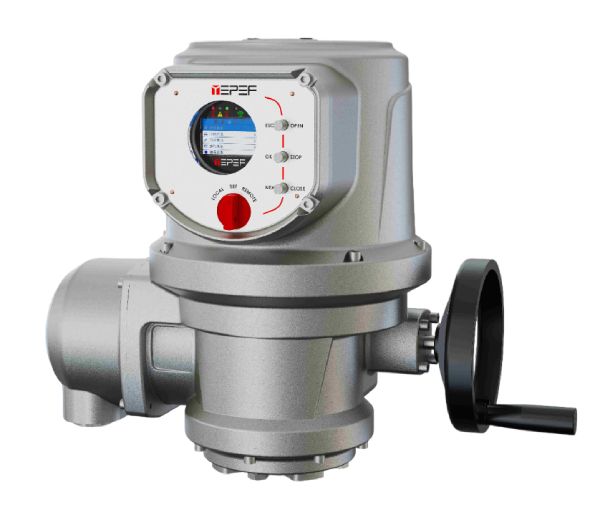

Ключевое отличие заложено в самом названии и определяет конструкцию механической части. Многооборотные электроприводы предназначены для передачи значительного числа оборотов выходного вала. Их конструкция включает мощный электродвигатель и многоступенчатый редуктор, который преобразует высокие обороты двигателя в необходимое высокое выходное усилие при сниженной скорости. Выходной вал такого привода совершает множество полных вращений для выполнения своей задачи.
В свою очередь, неполнооборотные электроприводы (или четверть-оборотные) обеспечивают, как правило, поворот выходного вала на угол от 0° до 360°, чаще всего на стандартные 90° или 180°. В их конструкции также присутствует редуктор, но его задача – не преобразование числа оборотов в усилие для длительного вращения, а превращение многооборотного движения двигателя в неполный поворот выходного элемента с огромным крутящим моментом. Часто для этого используются червячные или кривошипно-шатунные механизмы.
Сфера применения: шаровые краны и задвижки
Разница в кинематике напрямую диктует область использования каждого типа привода. Многооборотные электроприводы идеально подходят для управления арматурой, требующей поступательного или многооборотного вращательного движения для перекрытия потока. Классический пример – задвижки и клиновые заслонки. Для полного открытия или закрытия задвижки шпиндель должен совершить множество оборотов, чтобы выдвинуть или втянуть запирающий элемент. Именно эту задачу и решает многооборотный электропривод, обеспечивая точное позиционирование затвора по высоте.
Неполнооборотные электроприводы созданы для управления арматурой, работающей на поворот. Самый распространенный пример – шаровые краны и дисковые поворотные задвижки (баттерфляи). Для управления таким краном требуется повернуть его шар или диск на 90 градусов из положения "полностью открыто" в положение "полностью закрыто". Неполнооборотный привод делает это быстро и эффективно, развивая высокий момент именно в этом диапазоне движения. Попытка использовать для шарового крана многооборотный привод была бы нерациональной, потребовала бы дополнительных кинематических преобразований и снизила бы общую надежность системы.
Ключевые аспекты выбора и интеграции
Выбор между многооборотными и неполнооборотными электроприводами определяется типом арматуры. Первый параметр, на который смотрят специалисты, – это требуемое число оборотов или угол поворота для полного цикла арматуры. Далее анализируется необходимый крутящий момент и скорость срабатывания. Важно учитывать, что многооборотные приводы часто позволяют реализовать более точное промежуточное позиционирование (для регулирующей арматуры), в то время как неполнооборотные чаще используются для задач "открыто/закрыто", хотя современные модели также поддерживают пропорциональное управление.
При интеграции в систему автоматизации оба типа приводов могут оснащаться схожими блоками управления, датчиками положения и пределами, системами защиты от перегрузки. Однако их механическая настройка и монтаж на арматуру различны: многооборотные приводы соединяются с арматурой через шток или гайку-гайку, а неполнооборотные – чаще через фланец или муфту, непосредственно на поворотный вал.
Итог: основа принятия решения
Таким образом, разделение на многооборотные и неполнооборотные электроприводы является фундаментальным. Оно основано на кинематике работы конечного устройства – трубопроводной арматуры. Для задвижек со шпинделем, требующим множества витков, выбор очевиден в пользу многооборотного привода. Для шаровых кранов, дисковых затворов и другой поворотной арматуры оптимальным и технически правильным решением будет применение неполнооборотного электропривода.
Грамотный выбор, основанный на понимании этих принципиальных отличий, гарантирует долгий срок службы, энергоэффективность и безотказную работу всего узла "арматура-привод" в любой технологической системе, будь то нефтегазовый комплекс, система водоснабжения или химическое производство. Всегда ориентируйтесь на паспортные данные арматуры и консультируйтесь со специалистами производителей приводов для подбора идеальной пары.
