В 2024 году на промышленных объектах России зафиксировано 847 инцидентов, связанных с нарушением подачи технических газов. Газораспределительные панели и боксы решают проблему централизованного управления потоками газа, но только при правильном подборе и эксплуатации.
Что такое ВМП и ВМБ в системах газоснабжения
ВМП (Панель клапанного коллектора) – настроенная распределительная панель для управления подачей технических газов к оборудованию. ВМБ (Коробка клапанного коллектора) – напольный или встраиваемый бокс с аналогичными функциями, но увеличенной пропускной способностью.
Основное отличие от простого коллектора – встроенная система контроля давления, запорной арматуры и аварийного отключения. Современные газовые панели и боксы комплектуются датчиками утечки, которые автоматически перекрывают подачу при превышении допустимой концентрации газа в воздухе.
Где применяются газораспределительные системы
Системы технологического газоснабжения на базе ВМП и ВМБ используются в следующих сферах:
- полупроводниковом производстве (подача особо чистых газов для процессов литографии и травления);
- фармацевтики (подача азота для создания инертной среды, кислорода для ферментации);
- лабораториях (подача аргона для спектрометров, гелия для хроматографов);
- пищевой промышленности (подача углекислого газа для газирования напитков, азота для упаковки продукции);
- медицинских учреждениях (для работы с кислородом, закисью азота, медицинским воздухом).
По данным отраслевых исследований, использование газораспределительных панелей вместо индивидуальных редукторов на каждом приборе снижает эксплуатационные расходы на 35-40%. Централизованная система упрощает техническое обслуживание и повышает безопасность.
Конструкция и технические характеристики

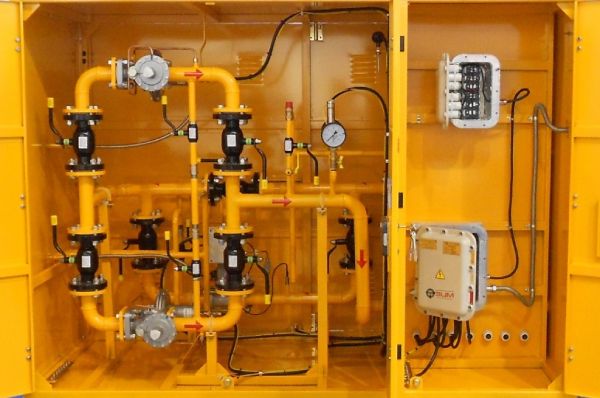

Типовая ВМП – металлическая панель размером 600х800 мм из нержавеющей стали AISI 316L толщиной 3 мм. Внутри размещены:
- входные штуцеры с обратными клапанами;
- двухступенчатые редукторы давления;
- манометры высокого и низкого давления;
- запорные вентили с ручным или пневматическим приводом;
- фильтры механической очистки 5 мкм;
- выходные распределительные коллекторы.
Для особо чистых газов (электронная промышленность) применяется электрополированная нержавеющая сталь с шероховатостью поверхности Ra < 0,4. Это исключает налипание частиц и предотвращает загрязнение газового потока.
Сварные соединения выполняются аргонодуговой сваркой в среде инертного газа. Качество швов контролируется рентгеном. Недопустимо наличие пор, непроваров или трещин. После сборки газовые панели и боксы проходят гелиевое испытание на герметичность с использованием течеискателя с чувствительностью 10-9 мбар·л/с.
Рабочие параметры
Входное давление ВМП варьируется от 5 до 300 бар в зависимости от типа газа и источника. Выходное стабилизируется в диапазоне 0,5-10 бар с точностью ±0,05 бара. Пропускная способность одной линии составляет от 5 до 500 нл/мин (нормальных литров в минуту).
ВМБ отличается увеличенными размерами (1200х1000х600 мм) и способностью обслуживать до 12 линий одновременно. Конструкция предусматривает физическое разделение перегородками зон для горючих и негорючих газов.
Системы контроля и автоматизации
Современные системы технологического газоснабжения комплектуются интеллектуальными модулями управления.
Датчики и сигнализация
На каждой линии устанавливается датчик давления с аналоговым выходом 4-20 мА. При отклонении от заданного диапазона подается сигнал тревоги. Критическое снижение давления автоматически запускает переключение на резервную рампу баллонов.
Датчики утечки размещаются в верхней зоне помещения (для газов, которые легче воздуха) или у пола (для тяжелых газов). Порог срабатывания устанавливается на уровне 20% от нижнего предела взрываемости. Например, для водорода это 0,8% объемной концентрации.
Автоматическое переключение источников
ВМП с функцией автоматического переключения комплектуется двумя входными коллекторами – основным и резервным. При истощении основной рампы баллонов система переключается на резерв за 0,3-0,5 секунды. Перерыв подачи газа не превышает 1 секунды, что важно для непрерывных технологических процессов.
Для индикации состояния используются светодиоды:
- зеленый – рабочий режим основной рампы;
- желтый – работа от резервной рампы (нужна замена баллонов);
- красный – авария, подача газа прекращена.
Сигналы дублируются на диспетчерский пульт по протоколу Modbus RTU или Ethernet/IP.
Типы газораспределительных панелей
Газораспределительные панели классифицируются по функциональному назначению и степени автоматизации.
Ручные панели VMP
В базовой конфигурации не предусмотрена автоматика. Оператор вручную открывает запорные вентили, контролирует давление по манометрам, переключает рампы баллонов. Стоимость таких газовых панелей и боксов на 40-50% ниже автоматизированных версий.
Ручные панели используются в лабораториях с низкой интенсивностью потребления (до 8 часов работы в сутки) и при наличии квалифицированного персонала. Их главный недостаток – зависимость от человеческого фактора. Есть риск совершения ошибки при переключении или настройке давления.
Полуавтоматические системы VMP
Это сочетание ручного управления с автоматическим переключением источников. Оператор выбирает рабочую линию, а электроника отслеживает давление и переключает рампы при необходимости. Это компромиссный вариант, который подходит небольшим предприятиям с ограниченным бюджетом.
Полностью автоматические панели VMP
Работают без участия оператора. Программируемый контроллер управляет всеми процессами:
- открытие/закрытие клапанов;
- поддержание заданного давления;
- переключение источников.
ВМБ этого типа интегрируются в систему управления зданием (BMS) и обмениваются данными с центральной SCADA-ситемой. Это позволяет удаленно контролировать расход газов, прогнозировать сроки замены баллонов и формировать отчеты для анализа эффективности.
Требования к монтажу и размещению
Установка ВМП регламентируется СП 89.13330 «Котельные установки» и отраслевыми стандартами безопасности.
Выбор места установки
Газораспределительные панели размещаются в отдельных технических помещениях с естественной или принудительной вентиляцией. Кратность воздухообмена должна быть не менее 3 объемов в час для негорючих газов и 5 объемов для горючих.
Расстояние от панели до источников открытого огня или нагревательных приборов — минимум 5 метров. Высота установки от пола – 1,5-1,8 метра для удобства обслуживания и считывания показаний манометров.
Запрещена установка ВМП в помещениях с влажностью выше 80% без дополнительной защиты корпуса (нужен класс не ниже IP65). Это связано с тем, что конденсат вызывает коррозию даже нержавеющей стали при длительном воздействии.
Подключение газопроводов
Трубопроводы от источников к газовым панелям и боксам выполняются из электрополированной нержавеющей трубы диаметром 6-25 мм в зависимости от расхода. Трубы соединяются сваркой встык с последующей внутренней зачисткой швов.
Использование резьбовых фитингов допускается только на участках, требующих регулярной разборки (подключение баллонов, приборов). Уплотнение резьб выполняется PTFE-лентой или анаэробными герметиками, совместимыми с газом.
После монтажа системы технологического газоснабжения проходят испытания:
- гидравлические на прочность (давление в 1,5 раза выше рабочего выдерживается 10 минут);
- пневматические на герметичность (контроль мыльным раствором или гелиевым течеискателем осуществляется под рабочим давлением);
- продувка азотом для удаления механических загрязнений и влаги.
Газораспределительные панели и боксы ВМП/ВМБ – основа безопасной и эффективной системы подачи технических газов на производстве. Правильный выбор оборудования, профессиональный монтаж и регулярное обслуживание исключают аварии и простои. Экономия на качестве компонентов приводит к убыткам, остановке технологических процессов и авариям.
