В трубопроводных системах часто приходится иметь дело со сложными средами: сточные воды с твёрдыми включениями, шламы, пульпа, густые пищевые массы. Обычная задвижка в таких условиях быстро выходит из строя — её уплотнения изнашиваются, а клин заклинивает.

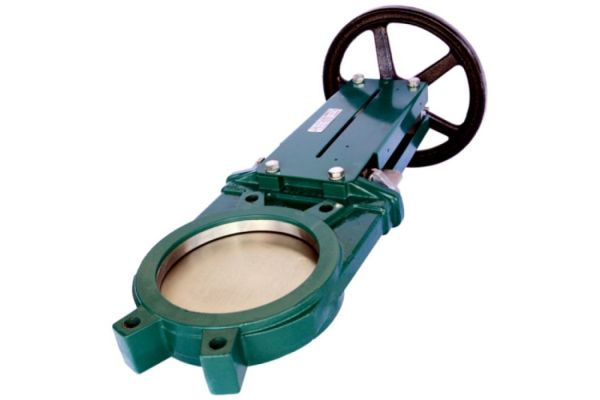

Здесь нужна арматура, способная перекрывать поток, даже когда он содержит абразивные частицы или волокнистые примеси. В таких случаях используют запорные устройства, где перекрывающий элемент выполнен в виде острого лезвия. Оно прорезает среду и обеспечивает герметичное закрытие. Такая конструкция получила название затвор шиберный ножевой — он справляется там, где другие типы кранов и задвижек бессильны.
Принцип работы и конструкция
Основной рабочий орган — металлическая пластина с заточенной кромкой, которая перемещается в корпусе перпендикулярно потоку. При закрытии нож опускается и перерезает поток, а затем плотно прижимается к уплотнительному седлу. В отличие от клиновой задвижки, здесь нет трущихся пар с большим ходом, что снижает износ и риск заклинивания. Кроме того, ножевой затвор имеет малую строительную длину, что экономит место при монтаже.
Преимущества ножевых затворов:
- Самоочищение. Острое лезвие перерезает волокнистые и вязкие включения, не давая им накапливаться на уплотнениях.
- Герметичность в обе стороны. Двунаправленные модели обеспечивают плотное перекрытие потока в любом направлении.
- Малые габариты и вес. Короткая строительная длина упрощает установку в стеснённых условиях.
- Широкий выбор материалов. Корпуса изготавливают из чугуна, углеродистой и нержавеющей стали; уплотнения — из EPDM, NBR, FKM, PTFE, графита и других материалов.
- Разнообразие приводов. Управление может быть ручным (штурвал, редуктор) или автоматизированным (пневмо-, электро- или гидропривод).
От правильного выбора материала и типа привода напрямую зависит срок службы арматуры.
Сферы применения и критерии выбора
Основные области использования — системы водоотведения, очистные сооружения, целлюлозно-бумажная промышленность, горнодобывающая отрасль, пищевые производства (работа с густыми массами), химическая промышленность. Везде, где среда содержит твёрдые частицы, волокна или имеет высокую вязкость, ножевой затвор оказывается наиболее надёжным решением.
При выборе конкретной модели стоит обратить внимание на несколько ключевых параметров. Важно учитывать направление потока — существуют одно- и двунаправленные варианты. Материал корпуса и уплотнений должен быть устойчив к рабочей среде, её температуре и химическому составу. Тип привода зависит от частоты использования и возможности автоматизации. Также имеют значение условный диаметр (Ду) и давление (PN), которые должны соответствовать параметрам системы.
Правильный подбор этих характеристик продлевает срок службы оборудования и сокращает простои на ремонт. При этом сами затворы не требуют частого обслуживания — достаточно периодически проверять состояние уплотнений и привода. Именно сочетание простоты конструкции, надёжности и адаптивности к разным средам делает ножевые затворы востребованным элементом трубопроводной арматуры на многих промышленных объектах.
