Устройство ферменной дымовой трубы: какие материалы применяются и как всё работает

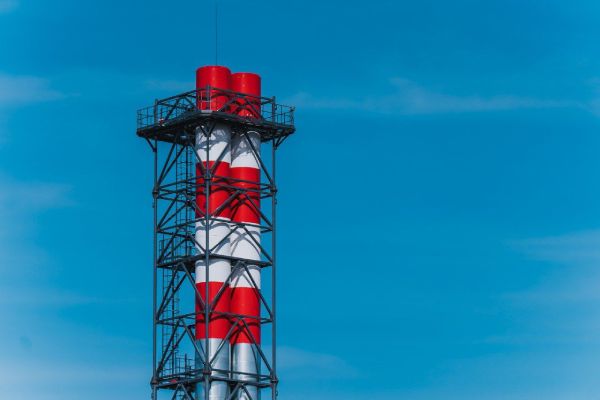

Ферменная (мачтовая) дымовая труба – это металлическая конструкция, основой которой является пространственная ферма и газоотводящие стволы. Сами стволы могут быть расположены внутри фермы или снаружи, а их количество варьируется от одного до шести и более. Такая труба способна выдерживать большие нагрузки при относительно лёгкой массе.

Как пишет stolf.ru, такие трубы состоят из нескольких технологически важных компонентов: несущего каркаса (фермы), многослойных газоходов с термоизоляцией, анкерной корзины и узлов подключения. Все элементы подбираются с учётом особенностей объекта и погодных условий, включая ветровую нагрузку и сейсмическую активность. Важно, что ферменная система позволяет подстроить трубу под конкретные требования без потери эксплуатационных характеристик.

Почему ферменные трубы удобны в монтаже и эксплуатации

Инженеры ценят ферменные трубы за простоту сборки, прочность и гибкость конфигурации. Секции обычно производятся в заводских условиях и уже готовы к монтажу на площадке. Это сокращает сроки установки и снижает риски на объекте. Монтаж идёт по модульному принципу, где каждая часть подогнана под другие, а соединение – фланцевое или сварное.

Сами газоходы состоят из трёх слоёв:

1. Внутренний – из коррозионно-стойкой нержавейки, устойчивой к высоким температурам и агрессивным газам.
2. Средний – утеплитель из базальтовой ваты, предотвращающий образование конденсата и сохраняющий тягу.
3. Наружный – защитный кожух, предохраняющий от осадков и ветра.

Такое устройство обеспечивает стабильную работу системы в любых условиях. Даже при большом перепаде температур труба сохраняет прочность, герметичность и нужные аэродинамические параметры. Удобство обслуживания – тоже плюс. Лестницы, площадки и переходы позволяют безопасно проводить осмотры и регламентные работы на высоте.

Где применяются ферменные трубы

Такие конструкции чаще всего устанавливаются там, где не получится применить самонесущие или бетонные трубы. Например, на объектах с ограниченным фундаментом, в сложных климатических зонах или на временных установках. Они работают в составе котельных, вентиляционных систем, энергомодулей и в агропромышленных комплексах.

Список характерных применений:

• котельные на природном газе или дизеле;
• газопоршневые установки (ГПУ);
• дизель-генераторы (ДГУ);
• установки для сушки и термообработки материалов;
• факельные установки для вентиляции;
• нефтехимические и химические производства;
• системы удаления отработанного воздуха.

Именно благодаря универсальности такие трубы можно увидеть как на невысоких объектах в 6-10 метров, так и на серьёзных промышленных башнях до 70 метров.

Что особенно ценят заказчики в ферменных трубах

Компании, выбирающие ферменные трубы, обычно делают ставку на долгий срок службы, технологическую гибкость и устойчивость к внешней среде. Всё дело в комплексе конструктивных решений, которые закладываются ещё на этапе проектирования.

Вот основные достоинства, которые чаще всего выделяют специалисты:

• конструкция легче, чем классические монолитные аналоги;
• хорошо распределяет нагрузку и устойчива к порывам ветра;
• быстро монтируется на месте;
• сохраняет герметичность и теплоизоляцию десятилетиями;
• не боится влаги, химии и осадков;
• легко адаптируется под нестандартные технические условия;
• возможность установки нескольких газоходов сразу;
• допущена к эксплуатации в сейсмически активных районах;
• обеспечивает свободный доступ к каждому узлу для осмотра и ремонта.

И главное – такие трубы рассчитаны на долгую и безопасную службу. Благодаря применению нержавеющих марок стали (например, AISI 304, 316, 321), они сохраняют рабочие характеристики десятилетиями без серьёзных вложений в ремонт.
